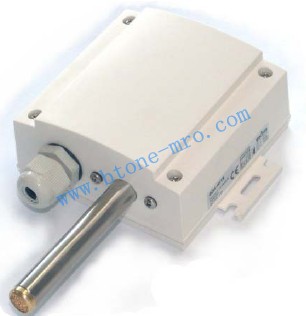

特点 • 室外湿度和温度的测量 • 最值存储功能 • 0…10V 或4…20mA 测量信号，跳线可选 • 平均值滤波 应用 • 用于室外温湿度的测量 • 对于外界环境的最值记录 • 监视温湿度临界值 概述： SOA-H1T1通过电容元件测量湿度、通过热敏电阻（NTC）来检测温度。该微处理器每秒对温湿度进行采样一次，并根据最大最小值产生信号输出。标准量程是温度-40…60°C、湿度10…95% rH，滤波平均时间10秒。温湿度范围和滤波时间用户可以设定。

参数设置 Signal Range Jumper selection 0 – 10 V, 0 – 20 mA (1-2) 2 – 10 V, 4 – 20 mA (2-3) SOA-H1T1是一款智能型风道温湿度变送器，可极好的适应您的应用。控制根据所定义的参数操作，参数通过操作终端OPA-S设定. 操作终端可以作为远程显示终端。 用户可事先调整参数配置。关于在操作终端OPA-S的用户菜单下面是更详尽的说明。 输入温度配置参数 描述 范围 标准 IP 00 TI1: 摄式或华式, C = OFF, F =ON ON，OFF OFF IP 01 TI1: 滤波平均时间，单位秒 1…255 10 IP 02 TI1: 校准 -10…10 0 IP 03 TI1: 最小温度值 -40…215 °C/F 0 °C IP 04 TI1: 最大温度值 -40…215 °C/F 50 °C IP 05 H1:ON=显示%；OFF=无 ON, OFF ON IP 06 H1: 滤波平均时间，单位秒 1…255 10 IP 07 H1: 校准 -10…10% 0 输出温度配置参数 描述 范围 标准 OP 00 输出配置AO1 0 = 反馈温度输入 1 =最小反馈温度值 2 =最大反馈温度值 0 – 2 0 OP 01 输出信号最小限定值AO 1 0 – 最大 % 20% OP 02 输出信号最大限定值AO 1 最小 – 100% 100% OP 03 输出配置AO 2 0 =输入湿度反馈 1 =湿度最小值反馈 2 = 湿度最大值反馈 0 – 2 0 OP 04 输出信号最小限定值 AO 1 0 – 最大 % 20% OP 05 输出信号最大限定值AO 1 最小 – 100% 100% 模拟输出配置 Signal Type Jumper selection 0 – 10 V (1-2) 0 – 20 mA (2-3) 模拟输出可以利用跳线设置为0-10 V 或 0-20 mA 的模拟输出信号。跳线位于模拟输出各自接线端子的后面。右图标示出每种信号跳线的位置。出厂设置 0-10 V输出. 技术规范电源 工作电压 24 V AC 50/60 Hz ± 10%, 24VDC ± 10% 功耗 最大 2 VA 电气连接 接线端子 湿度传感元件: 范围 精度 迟滞 可重复性稳定性 电容元件 10…95 % rH  3.0% at 25°C  3%  0.5%  0.5% / year if used within 0 to 50 °C ±2% 探针 温度传感元件: 范围精度 热敏电阻 -40…140 °C ±0.2 K at 25 °C, 0.5 K at < 100 °C 连接 接线端子 2.5 mm2 输出信号 模拟输出输出信号分辨率精确度最大负载 DC 0-10V or 0…20mA 10 位, 9.7 mV, 0.019.5 mA  2% 20 mA, 500环境 操作气候条件温度湿度 To IEC 721-3-3 class 3 K5 -40…70°C <95% r.h. 运输 & 储藏气候条件温度湿度机械条件 To IEC 721-3-2 and IEC 721-3-1 class 3 K3 and class 1 K3 -40…80°C <95% r.h. class 2M2 外壳 材料上盖安装底座探针 Fire proof ABS plastic Fire proof ABS plastic 不锈钢标准 公认标准 EMC 标准 EN 61 000-6-1/ EN 61 000-6-3 生产标准 家用电器自动控制及类似应用技术 温度相关控制的特殊要求 EN 60 730 –1 EN 60 730 – 2 - 9 外壳保护等级 IP65 to EN 60 529 安全等级 III(IEC 60536) 一般 尺寸 [mm] 上盖: 42 x 112 x 88 (H x W x D) 重量 (含外壳) 105 g

-

-

下载 70-050017 Datasheet SOA-H1T1 V1.2 CN
