| 产品特征 |
|---|
| 电气设计 | PNP/NPN |
| 输出功能 | 常开/常闭; (可选) |
| 感应距离 [mm] | 2 |

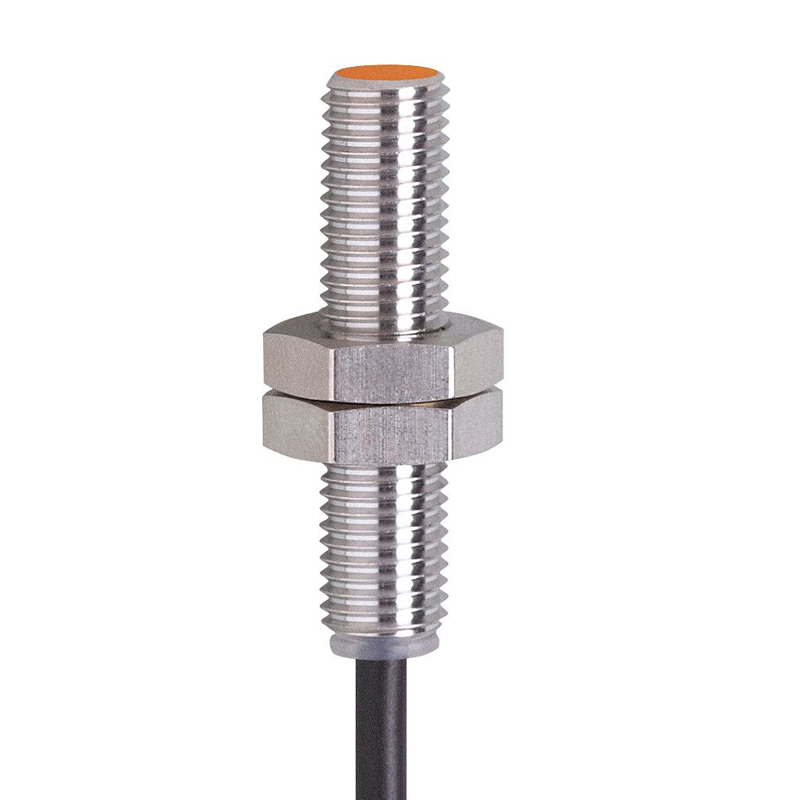

| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M8 x 1 / L = 50 |
| 电气数据 |
|---|
| 工作电压 [V] | 5...36 DC |
| 防护等级 | III |
| 输出 |
|---|
| 电气设计 | PNP/NPN |
| 输出功能 | 常开/常闭; (可选) |
| 开关量输出DC电压降最大值 [V] | 4.6 |
| 最小的负载电流 [mA] | 4 |
| 漏电流最大值 [mA] | 0.8 |
| 开关量输出DC的持续电流负载 [mA] | 200 |
| 开关频率DC [Hz] | 2000 |
| 短路保护 | 有 |
| 过载保护 | 有 |
| 监控范围 |
|---|
| 感应距离 [mm] | 2 |
| 实际感应距离 Sr [mm] | 2 ± 10 % |
| 工作距离 [mm] | 0...1.6 |
| 精度/偏差 |
|---|
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2 |
| 迟滞 [Sr的百分比] | 1...15 |
| 开关点偏移 [Sr的百分比] | -10...10 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...80 |
| 外壳防护等级 | IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 61000-4-2 ESD8 kV ADEN 61000-4-3 HF电磁场辐射3 V/mEN 61000-4-4 Burst2 kVEN 61000-4-6 射频场感应的传导抗扰度3 VEN 55011等级B |
| MTTF [年] | 3377 |
| 机械技术数据 |
|---|
| 重量 [g] | 40.1 |
| 外壳 | 螺纹结构 |
| 安装 | 非齐平安装 |
| 尺寸 [mm] | M8 x 1 / L = 50 |
| 螺纹代号 | M8 x 1 |
| 原材料 | PBT; TPE-E |
| 拧紧扭矩 [Nm] | 0.25 |
| 显示器/操作件 |
|---|
| 显示 | 开关状态1 x LED, 黄色 |
| 附件 |
|---|
| 供货范围 | 固定螺母: 2橡胶垫圈: 2 |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 电缆: 2 m, PUR / PVC; 2 x 0.14 mm² |
