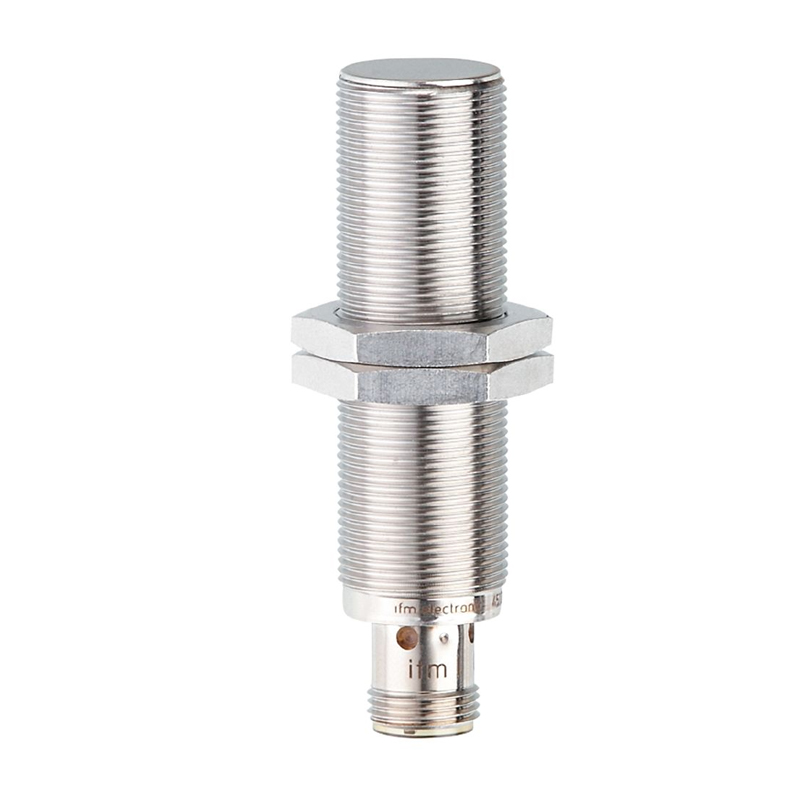

| 产品特征 |
|---|
| 电气设计 | PNP |
| 输出功能 | 常开 |
| 感应距离 [mm] | 5 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M18 x 1 / L = 70 |
| 应用 |
|---|
| 特殊的性能 | 镀金触点; 金属外壳 |
| 应用 | 使用腐蚀性清洁剂持续清洗; 常规清洗过程 |
| 抗压强度 [bar] | 100 |
| 注意抗压强度 | 感应面 |
| 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC |
| 电流损耗 [mA] | < 20 |
| 防护等级 | III |
| 反相保护 | 有 |
| 输出 |
|---|
| 电气设计 | PNP |
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 100 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 监控范围 |
|---|
| 感应距离 [mm] | 5 |
| 工作距离 [mm] | 0...4.05 |
| 精度/偏差 |
|---|
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.7 / 铝: 0.5 / 铜: 0.2 |
| 迟滞 [Sr的百分比] | 1...20 |
| 工作条件 |
|---|
| 环境温度 [°C] | 0...100 |
| 外壳防护等级 | IP 68; IP 69K |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 61000-4-2 ESD4 kV CD / 8 kV ADEN 61000-4-3 HF电磁场辐射10 V/mEN 61000-4-4 Burst2 kVEN 61000-4-6 射频场感应的传导抗扰度10 VEN 55011 发射等级B |
| 抗冲击性 | 1 J |
| MTTF [年] | 1258 |
| 包括嵌入式软件 | 有 |
| UL认证 | Ta-25...70 °CEnclosure typeType 1电源Limited Voltage/CurrentUL认证编号A012文件数量ULE174191 |
| 机械技术数据 |
|---|
| 重量 [g] | 55 |
| 外壳 | 螺纹结构 |
| 安装 | 齐平安装 |
| 尺寸 [mm] | M18 x 1 / L = 70 |
| 螺纹代号 | M18 x 1 |
| 原材料 | 外壳: 不锈钢(1.4404 / 316L); 感应面: 不锈钢(1.4404 / 316L); LED窗口: PEI; 固定螺母: 不锈钢(1.4404 / 316L) |
| 拧紧扭矩 [Nm] | 50 |
| 金属外壳 | 有 |
| 显示器/操作件 |
|---|
| 显示 | 开关状态4 x 90° LED, 黄色 |
| 附件 |
|---|
| 供货范围 | 固定螺母: 2 |
| 注释 |
|---|
| 包装单位 | 1 件 |
