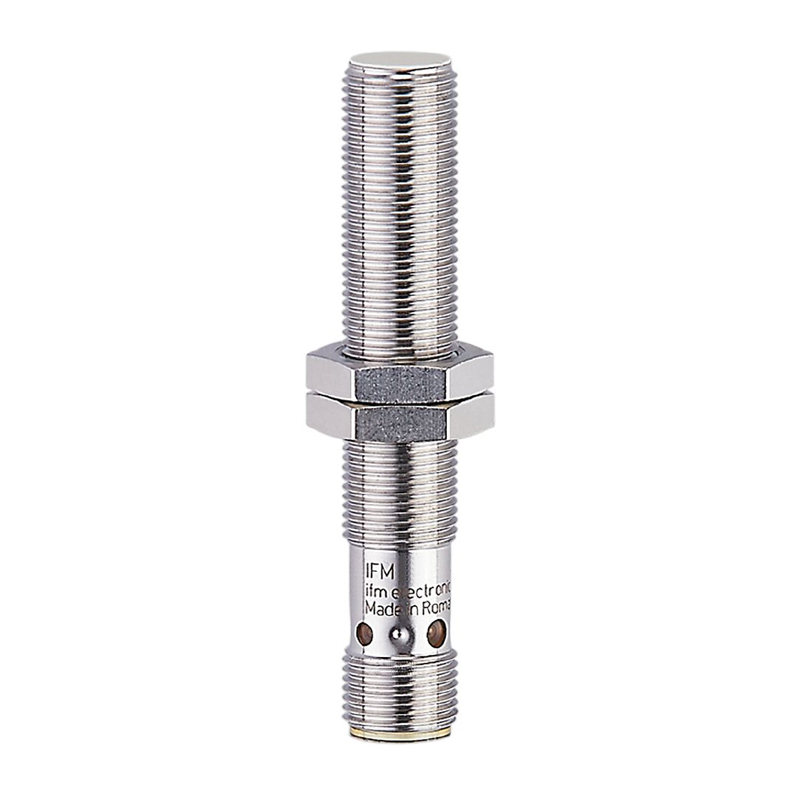

| 产品特征 |
|---|
| 电气设计 | PNP/NPN |
| 输出功能 | 常开 |
| 感应距离 [mm] | 4 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M12 x 1 / L = 70 |
| 应用 |
|---|
| 特殊的性能 | 镀金触点; 增长的感应距离 |
| 应用 | 适用于移动和严苛应用 |
| 电气数据 |
|---|
| 工作电压 [V] | 10...36 DC |
| 电流损耗 [mA] | < 10; (只用于3线) |
| 防护等级 | II |
| 反相保护 | 有 |
| 输出 |
|---|
| 电气设计 | PNP/NPN |
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 最小的负载电流 [mA] | 2; (只用于2线运行) |
| 漏电流最大值 [mA] | 0.5; (只用于2线运行) |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 400 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 监控范围 |
|---|
| 感应距离 [mm] | 4 |
| 工作距离 [mm] | 0...3.24 |
| 增长的感应距离 | 有 |
| 精度/偏差 |
|---|
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.5 / 铜: 0.4 |
| 迟滞 [Sr的百分比] | 1...20 |
| 工作条件 |
|---|
| 环境温度 [°C] | -40...85 |
| 外壳防护等级 | IP 67; IP 69K |
| 认证/测试 |
|---|
| EMC电磁兼容 | 车辆领域抗辐射及干扰度 ECE R10E1型号批准根据德国工业标准ISO 11452-2的抗扰度100 V/m射频场感应的传导抗扰度 在符合ISO 7637-2: 2004（脉冲1到4） 和SO16750-2: 2012（负载突降） 的24V网络中脉冲1 2a 2b 3a 3b 4 Load dump严格等级III III III III III III Test A失效准则C A C A A C CEN 61000-4-2 ESD4 kV CD / 8 kV ADEN 61000-4-3 HF电磁场辐射10 V/mEN 61000-4-4 Burst2 kVEN 61000-4-5 Surge0,5 kV main line to lineEN 61000-4-6 射频场感应的传导抗扰度10 VEN 55011等级B |
| 抗振强度 | EN 60068-2-6 Fc20 g (10...3000 Hz) / -20...50 °C50个扫描周期/频率; 每3个轴每分钟一个八度 |
| 抗冲击 | EN 60068-2-27 Ea100 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击 / -40...85 °C |
| 持续抗冲击性 | EN 60068-2-2740 g ６ ms; 3个坐标轴中每个方向4000个冲击 / -20...50 °C |
| 快速温度变化 | EN 60068-2-14 NaTA = -４０ °C; TB = 85°C; t1 = 30 min; t2 = < 10 s; 50个周期 |
| 喷盐试验 | EN 60068-2-52 Kb严格等级5 (4个检测周期) |
| MTTF [年] | 691 |
| UL认证 | Ta0...40 °CEnclosure typeType 1电源Hazardous voltage文件数量ULE174191 |
| 机械技术数据 |
|---|
| 重量 [g] | 30.4 |
| 外壳 | 螺纹结构 |
| 安装 | 齐平安装 |
| 尺寸 [mm] | M12 x 1 / L = 70 |
| 螺纹代号 | M12 x 1 |
| 原材料 | 外壳: 特种钢; 感应面: LCP 自然; LED窗口: PEI; 固定螺母: 黄铜 |
| 显示器/操作件 |
|---|
| 显示 | 开关状态4 x 90° LED, 黄色 |
| 附件 |
|---|
| 供货范围 | 固定螺母: 2 |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 - 插头 |
|---|
| 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
