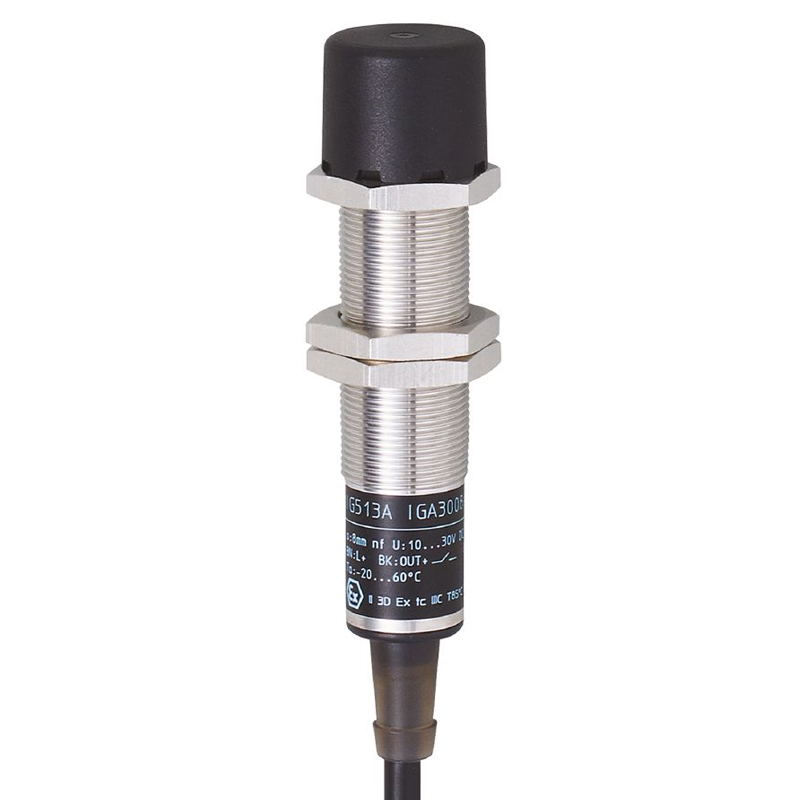

| 产品特征 |
|---|
| 电气设计 | PNP |
| 输出功能 | 常开 |
| 感应距离 [mm] | 8 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M18 x 1 / L = 80 |
| 应用 |
|---|
| 安装 | 仅在危险区域使用安装防护罩 |
| 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC |
| 电流损耗 [mA] | < 15 |
| 防护等级 | III |
| 反相保护 | 有 |
| 输出 |
|---|
| 电气设计 | PNP |
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 150 |
| 开关频率DC [Hz] | 300 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 监控范围 |
|---|
| 感应距离 [mm] | 8 |
| 实际感应距离 Sr [mm] | 8 ± 10 % |
| 工作距离 [mm] | 0...6.48 |
| 精度/偏差 |
|---|
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2 |
| 迟滞 [Sr的百分比] | 1...20 |
| 开关点偏移 [Sr的百分比] | -10...10 |
| 工作条件 |
|---|
| 环境温度 [°C] | -20...60 |
| 外壳防护等级 | IP 67 |
| 认证/测试 |
|---|
| ATEX标记 |  II 3D Ex tc IIIC T80°C Dc X |
| EMC电磁兼容 | EN 61000-4-2 ESD4 kV CD / 8 kV ADEN 61000-4-3 HF电磁场辐射3 V/mEN 61000-4-4 Burst2 kVEN 61000-4-6 射频场感应的传导抗扰度3 VIEC 60255-51 kV 线对线，Ri： 500OhmEN 55011 发射等级B |
| MTTF [年] | 1853 |
| 机械技术数据 |
|---|
| 重量 [g] | 193.5 |
| 外壳 | 螺纹结构 |
| 安装 | 非齐平安装 |
| 尺寸 [mm] | M18 x 1 / L = 80 |
| 螺纹代号 | M18 x 1 |
| 原材料 | 黄铜 白青铜-镀层; 感应面: PBT; 固定螺母: 黄铜 白青铜-镀层; 保护盖: PA |
| 显示器/操作件 |
|---|
| 显示 | 开关状态1 x LED, 黄色 |
| 附件 |
|---|
| 供货范围 | 固定螺母: 3保护盖: 1 |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 电缆: 2 m, PUR; 3 x 0.50 mm² |
