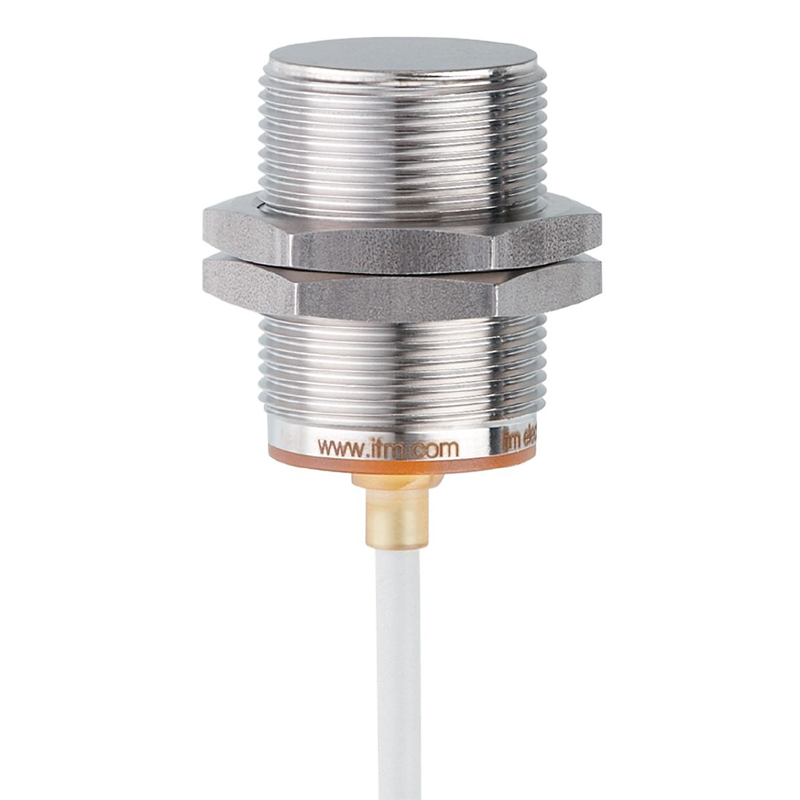

| 产品特征 |
|---|
| 电气设计 | PNP |
| 输出功能 | 常开 |
| 感应距离 [mm] | 15 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M30 x 1.5 / L = 45 |
| 应用 |
|---|
| 特殊的性能 | 无卤素; 牵引链适用性; 增长的感应距离; 金属外壳 |
| 应用 | 使用腐蚀性清洁剂持续清洗; 常规清洗过程 |
| 抗压强度 [bar] | 10 |
| 注意抗压强度 | 感应面 |
| 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC |
| 电流损耗 [mA] | < 10 |
| 防护等级 | III |
| 反相保护 | 有 |
| 输出 |
|---|
| 电气设计 | PNP |
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 50 |
| 短路保护 | 有 |
| 过载保护 | 有 |
| 监控范围 |
|---|
| 感应距离 [mm] | 15 |
| 实际感应距离 Sr [mm] | 15 ± 10 % |
| 工作距离 [mm] | 0...12.15 |
| 增长的感应距离 | 有 |
| 精度/偏差 |
|---|
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.6 / 铝: 0.5 / 铜: 0.2 |
| 迟滞 [Sr的百分比] | 3...15 |
| 开关点偏移 [Sr的百分比] | -10...10 |
| 工作条件 |
|---|
| 环境温度 [°C] | 0...100 |
| 外壳防护等级 | IP 65; IP 66; IP 67; IP 68; IP 69K |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 61000-4-2 ESD4 kV CD / 8 kV ADEN 61000-4-3 HF电磁场辐射10 V/mEN 61000-4-4 Burst2 kVEN 61000-4-6 射频场感应的传导抗扰度10 VEN 55011等级B |
| 抗冲击性 | 1 J |
| 抗振强度 | EN 60068-2-6 Fc20 g (10...3000 Hz) / 50个扫描周期/频率; 每3个轴每分钟一个八度 |
| 抗冲击 | EN 60068-2-27 Ea100 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击 |
| 持续抗冲击性 | EN 60068-2-2740 g ６ ms; 3个坐标轴中每个方向4000个冲击 |
| 快速温度变化 | EN 60068-2-14 NaTA = 0 °C；TB = 100 °C；t1 = 30 min；t2 = < 10 s；50个循环 |
| 喷盐试验 | EN 60068-2-52 Kb严格等级5 (4个检测周期) |
| MTTF [年] | 1258 |
| 包括嵌入式软件 | 有 |
| UL认证 | Ta0...75 °CEnclosure typeType 1电源Limited Voltage/CurrentUL认证编号A027文件数量ULE174191 |
| 机械技术数据 |
|---|
| 重量 [g] | 170.7 |
| 外壳 | 螺纹结构 |
| 安装 | 齐平安装 |
| 尺寸 [mm] | M30 x 1.5 / L = 45 |
| 螺纹代号 | M30 x 1.5 |
| 原材料 | 不锈钢(1.4404 / 316L); 感应面: 不锈钢(1.4404 / 316L); LED窗口: PEI; 固定螺母: 不锈钢(1.4404 / 316L) |
| 拧紧扭矩 [Nm] | 80 |
| 牵引链适用性 | 有 |
| 牵引链适用性 | 用于灵活应用的弯曲直径min. 10 x 电缆直径弯曲周期> 5 Mio. |
| 金属外壳 | 有 |
| 显示器/操作件 |
|---|
| 显示 | 开关状态LED, 黄色 |
| 附件 |
|---|
| 供货范围 | 固定螺母: 2 |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 电缆: 2 m, MPPE, 无卤素, Ø 4.5 mm; 3 x 0.34 mm² |
