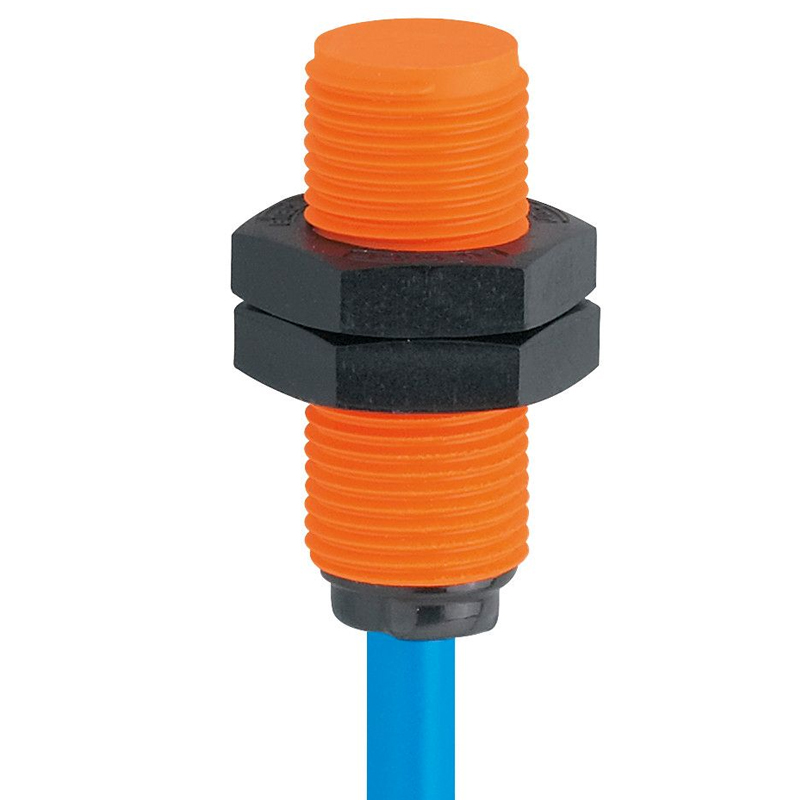

| 产品特征 |
|---|
| 电气设计 | NAMUR |
| 输出功能 | 常闭 |
| 感应距离 [mm] | 2 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M12 x 1 / L = 30 |
| 电气数据 |
|---|
| 连接开关放大器 | 有 |
| 开关放大器 | 具最大值连接认证的固有的安全电路: U = 15 V / I = 50 mA / P = 120 mW |
| 额定电压DC [V] | 8.2; (1kΩ) |
| 电源电压DC [V] | 7.5...30; (如果该产品在易爆区域外使用) |
| 电流损耗 [mA] | < 1; (锁闭; 导电: > 2,1) |
| 防护等级 | III |
| 输出 |
|---|
| 电气设计 | NAMUR |
| 输出功能 | 常闭 |
| 开关量输出DC的持续电流负载 [mA] | 30; (如果该产品在易爆区域外使用) |
| 开关频率DC [Hz] | 1200 |
| 监控范围 |
|---|
| 感应距离 [mm] | 2 |
| 实际感应距离 Sr [mm] | 2 ± 10 % |
| 精度/偏差 |
|---|
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 |
| 迟滞 [Sr的百分比] | 1...15 |
| 开关点偏移 [Sr的百分比] | -10...10 |
| 工作条件 |
|---|
| 环境温度 [°C] | -20...80 |
| 外壳防护等级 | IP 67 |
| 认证/测试 |
|---|
| 许可证 | PTB 01 ATEX 2191; BVS 04 ATEX E153; TIIS TC16107; IECEx BVS 06.0003 |
| ATEX标记 |  II 1G Ex ia IIC T6 Ga Ta: -20...70° C |
| II 1G Ex ia IIC T5 Ga Ta: -20...80° C |
| II 1D Ex ia IIIC T90° C Da Ta: -20...70° C |
| II 1D Ex ia IIIC T100° C Da Ta: -20...80° C |
| EMC电磁兼容 | EN 60947-5-6 |
| 冲击/振动阻尼 | 30 g (11 ms) / 10-55 Hz (1 mm) |
| MTTF [年] | 4736 |
| 安全分类 |
|---|
| 内部电容最大值 [nF] | 140 |
| 内部电感最大值 [µH] | 340 |
| 机械技术数据 |
|---|
| 重量 [g] | 119 |
| 外壳 | 螺纹结构 |
| 安装 | 齐平安装 |
| 尺寸 [mm] | M12 x 1 / L = 30 |
| 螺纹代号 | M12 x 1 |
| 原材料 | PBT |
| 附件 |
|---|
| 供货范围 | 固定螺母: 2 |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 电缆: 2 m, PVC; 2 x 0.34 mm² |
