| 产品特征 |
|---|
| 光线种类 | 红光 |
| 外壳 | 矩形的 |
| 应用 |
|---|
| 特殊的性能 | 偏振滤光镜 |
| 功能原理 | 镜面反射光电开关 |
| 电气数据 |
|---|
| 工作电压 [V] | 10...36 DC; (符合cULus - Class 2标准) |
| 电流损耗 [mA] | 23 |
| 防护等级 | II |
| 反相保护 | 有 |
| 光线种类 | 红光 |
| 波长 [nm] | 624 |
| 输出 |
|---|
| 电气设计 | PNP |
| 输出功能 | 亮通和暗通模式; (可选) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 200 |
| 开关频率DC [Hz] | 2000 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 监控范围 |
|---|
| 棱镜反射镜的检测距离 [m] | 0.075...10; (棱镜反射镜 Ø 80 E20005) |
| 检测距离可设 | 有 |
| 光斑直径最大值 [mm] | 250 |
| 光点尺寸参考 | 在最大的检测距离 |
| 偏振滤光镜 | 有 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...60 |
| 外壳防护等级 | IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 60947-5-2 |
| UL认证 | Ta-25...60 °CEnclosure typeType 1电源Class 2文件数量ULE174191 |
| 机械技术数据 |
|---|
| 重量 [g] | 58.2 |
| 外壳 | 矩形的 |
| 尺寸 [mm] | 56 x 18.2 x 46.8 |
| 原材料 | 外壳: PA; 前框: 特种钢; 操作界面: TPU |
| 透镜材料 | PMMA |
| 透镜校准 | 侧面的镜组 |
| 显示器/操作件 |
|---|
| 显示 | 开关状态1 x LED, 黄色工作电压1 x LED, 绿色 |
| Teach示教功能 | 有 |
| 电子锁 | 有 |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A |
| 图表 |
|---|

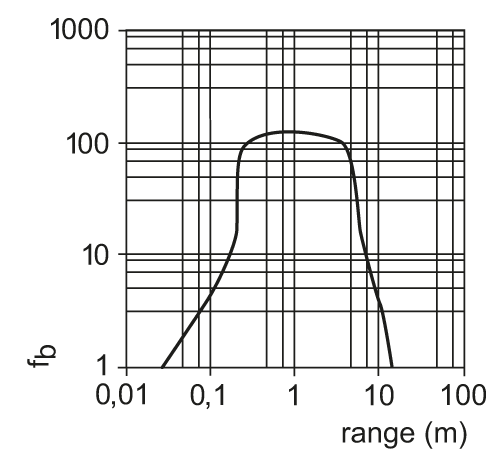

| 过量增益图 |  |
|---|
