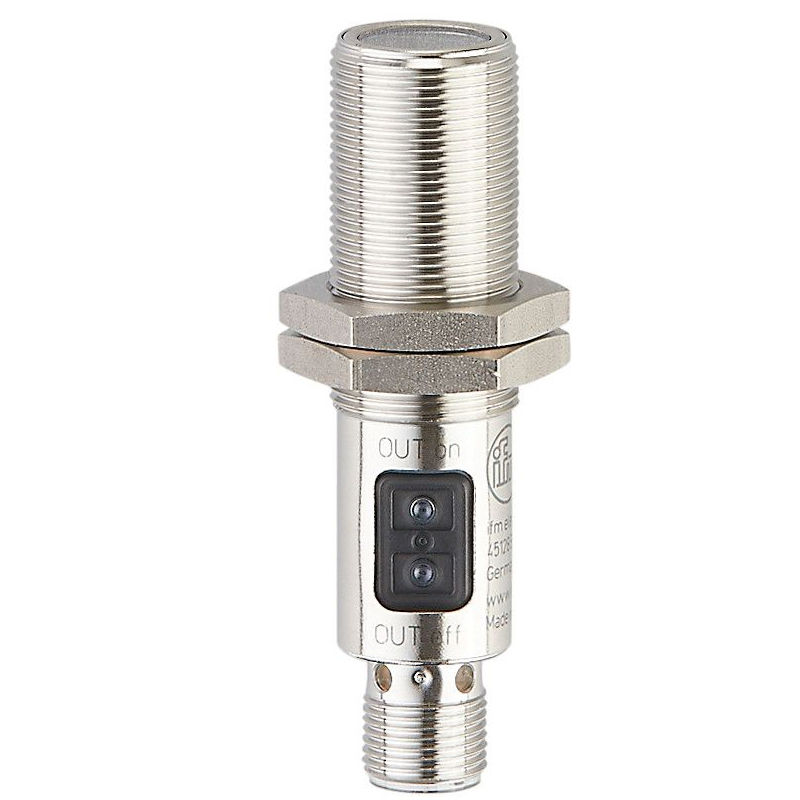

- 在线咨询易福门 IFM 带背景消除的漫反射光电开关 OGH系列
- 产品编号：BT1907008019
- 厂家型号：OGH500
- 产品品牌：易福门 IFM
- 价格：¥询价 件
- 规格型号：
- 数量：件
-
加入询价篮
产品描述
技术参数
包装参数
保修条款
产品资料
| 产品特征 |
|---|
| 光线种类 | 红光 |
| 外壳 | 螺纹结构 |
| 应用 |
|---|
| 特殊的性能 | 背景消隐 |
| 功能原理 | 漫反射光电开关 |
| 电气数据 |
|---|
| 工作电压 [V] | 10...36 DC |
| 电流损耗 [mA] | 25 |
| 防护等级 | II |
| 反相保护 | 有 |
| 光线种类 | 红光 |
| 波长 [nm] | 624 |
| 输出 |
|---|
| 电气设计 | PNP |
| 输出功能 | 亮通和暗通模式; (可选) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 150; (200 (...60 °C)) |
| 开关频率DC [Hz] | 1000 |
| 出厂设定 | 亮通模式 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 监控范围 |
|---|
| 检测距离 [mm] | 15...300; (白纸 200 x 200 mm 90 %反射) |
| 白色物体的检测距离(90 %反射) [mm] | 15...300 |
| 灰色物体的检测距离:(18 %反射) [mm] | 15...290 |
| 黑色物体的检测距离(6 %反射) [mm] | 15...190 |
| 检测距离可设 | 有 |
| 光斑直径最大值 [mm] | 25 |
| 光点尺寸参考 | 在最大的检测距离 |
| 背景消隐可用 | 有 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...80 |
| 外壳防护等级 | IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 60947-5-2 |
| MTTF [年] | 362 |
| 机械技术数据 |
|---|
| 重量 [g] | 61.1 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M18 x 1 / L = 72 |
| 螺纹代号 | M18 x 1 |
| 原材料 | 不锈钢(1.4404 / 316L); PA; LCP; EPDM; TPU |
| 透镜材料 | PMMA |
| 显示器/操作件 |
|---|
| 显示 | 开关状态1 x LED, 黄色 |
| 附件 |
|---|
| 供货范围 | 固定螺母: 2 x |
| 注释 |
|---|
| 注释 | 按照cULus工作电压"电源级2" |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A |
| 图表 |
|---|
|
a:传感器b:目标c:背景x:距离传感器/目标物 [mm]y:最小的距离物体/背景 [mm] |
|---|

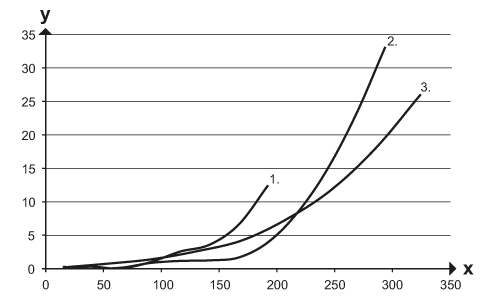

| 精确度曲线 |
x:距离传感器/目标物 [mm]y:最小的距离物体/背景 [mm]1 =目标 黑色(6 %反射) , 背景(白色90 %反射)2 =目标 灰色(18 %反射) , 背景(白色90 %反射)3 =目标 白色(90 %反射) , 背景(白色90 %反射) |
|---|
| 漫反射光电开关; 检测距离 15...300 mm; 工作电压 10...36 DC V; 3-线; PNP; M12 接插件; 背景消隐 |
|---|
| 产品标识 | 漫反射光电开关 |
|---|
| 电压类型 | DC |
|---|
| 工作电压DC | 10...36 V |
|---|
| 电气设计 | PNP |
|---|
| 输出功能 | 亮通和暗通模式; (可选) |
|---|
| 检测距离 | 15...300 mm |
|---|
| 光线种类 | 红光 |
|---|
| 外壳长度 | 72 mm |
|---|
| 接口 | M12 接插件 |
|---|
| 原材料 | 不锈钢(1.4404 / 316L); PA; LCP; EPDM; TPU |
|---|
| 显示 | 开关状态: 1 x LED 黄色 |
|---|
| 外壳防护等级 | IP 67 |
|---|
| 环境温度 | -25...80 °C |
|---|
| 产品 | 易福门或同价值的 |
|---|
| 型号 | OGH500 |
|---|
-
-
