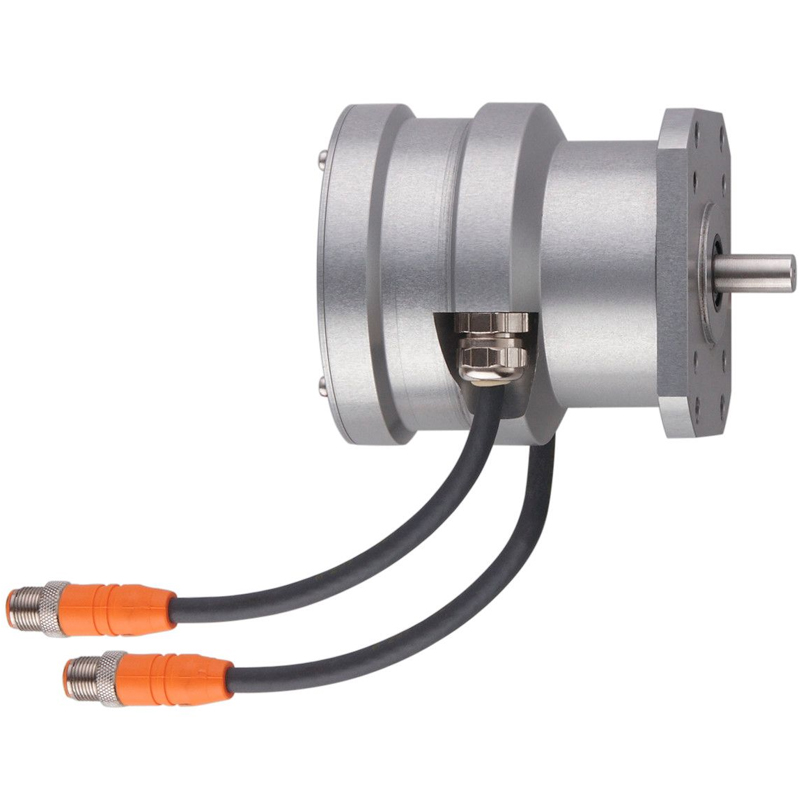

| 产品特征 |
|---|
| 分辨率 | 8192 圈数; 13 Bit |
| 通信接口 | SSI数据接口 |
| 轴监控器 | 实心轴 |
| 轴直径 [mm] | 10 |
| 应用 |
|---|
| 功能原理 | 绝对式 |
| 旋转类型 | 单圈 |
| 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC |
| 电流损耗 [mA] | < 100 |
| 输入 |
|---|
| 输入 | 旋转方向的变换; 置零 |
| 输出 |
|---|
| 代码 | Gray代码; (右转时增加的代码值(从轴向看)) |
| 代码信号 | 时钟输入; TTL(RS422 长线驱动)兼容的信号; 时钟（inv.） 从司机到RS 422; 同步脉冲输出; 同步串联; TTL兼容信号数据和数据（inv.） |
| 测量/设定范围 |
|---|
| 分辨率 | 8192 圈数; 13 Bit |
| 接口 |
|---|
| 通信接口 | SSI数据接口 |
| 工作条件 |
|---|
| 环境温度 [°C] | -40...100 |
| 允许最大的相对空气湿度 [%] | 98 |
| 外壳防护等级 | IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN IEC 61000-6-4干扰辐射 / 工业环境EN IEC 61000-6-2抗扰度 / 工业环境 |
| 抗冲击 | EN 60068-2-27< 50 g 6 ms |
| 抗震 | EN 60068-2-6< 10 g / 55...2000 Hz |
| MTTF [年] | 289 |
| 机械技术数据 |
|---|
| 重量 [g] | 1342.7 |
| 尺寸 [mm] | Ø 89 / L = 116 |
| 原材料 | 法兰: 铝 已铝阳极氧化处理; 外壳: 铝 已铝阳极氧化处理 |
| 机械最大值 [U/min] | 6000 |
| 启动扭矩最大值 [Nm] | 4 |
| 温度扭矩参考 [°C] | 25 |
| 轴监控器 | 实心轴 |
| 轴直径 [mm] | 10 |
| 轴材料 | 不锈钢(1.4305/303) |
| 轴向轴负载最大值 (轴末端) [N] | 40 |
| 径向轴负载最大值 (轴末端) [N] | 110 |
| 注释 |
|---|
| 注释 | 芯线不连接 (n.c.) 不得使用。 |
| 电气连接 - SSI 1 |
|---|
| 接口 | 电缆: 0.15 m, PUR |
| 接口 | 接插件: 1 x M12; 译码: A |
| 电气连接 - SSI 2 |
|---|
| 电缆: 0.15 m, PUR |
| 接插件: 1 x M12; 译码: A |

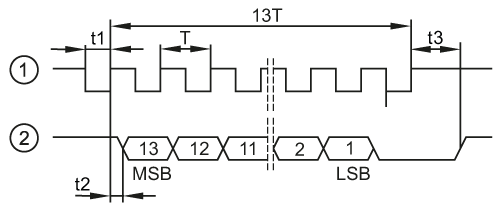

| 图表 |
|---|
|
1时钟2数据t1 ≤ 0.5 µs 时钟: 1 MHzt2 < 0.4 µst3 = 13...20 µsT = 1...10 µs13 Bit 无奇偶校验位 |
|---|
|
|
