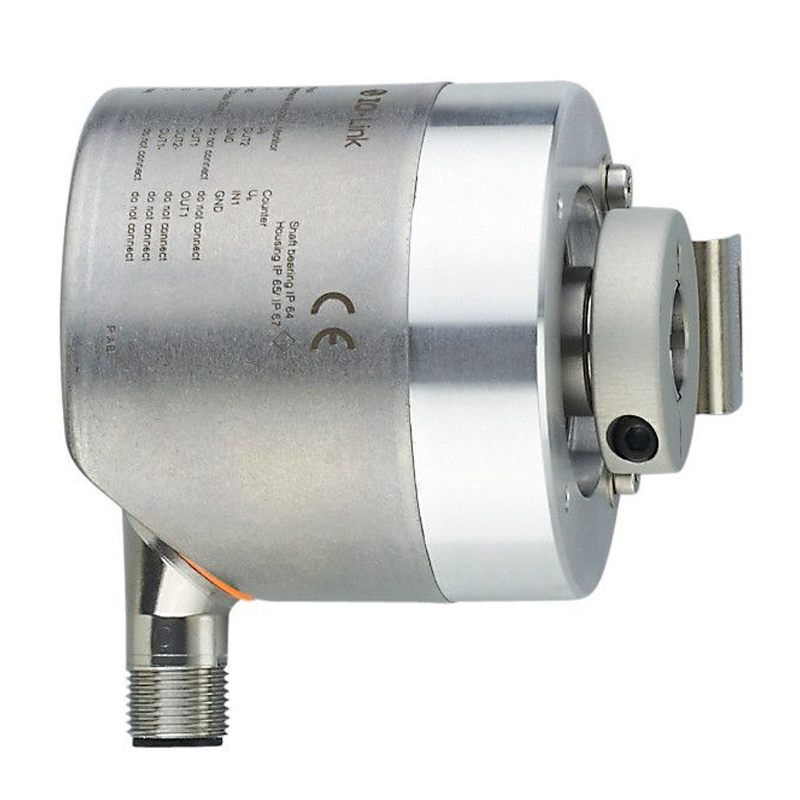

| 产品特征 |
|---|
| 分辨率 | 1...10000; (可设定参数; 出厂设定: 1024) 分辨率 |
| 通信接口 | IO-Link |
| 轴监控器 | 单面开通的空心轴 |
| 轴直径 [mm] | 12 |
| 应用 |
|---|
| 功能原理 | 增量式 |
| 检测系统 | 磁性 |
| 应用 | 编码器; 速度监控器; 计数器 |
| 电气数据 |
|---|
| 工作电压 [V] | 4.75...30 DC |
| 电流损耗 [mA] | < 350 |
| 防护等级 | III |
| 反相保护 | 有 |
| 旋转电气最大值 [U/min] | 12000 |
| 输出 |
|---|
| 电气设计 | HTL/TTL |
| 开关频率 [kHz] | 1000 |
| 出厂设定 | 输出功能: HTL (50 mA) |
| 短路保护 | 有 |
| 相位偏差A和B [°] | 90 |
| 测量/设定范围 |
|---|
| 分辨率 | 1...10000; (可设定参数; 出厂设定: 1024) 分辨率 |
| 速度监控器 |
|---|
| 开关点, SP | -9994...9999 U/min-166.6...166.7 Hz |
| 复原点, rP | -9999...9994 U/min-166.7...166.6 Hz |
| 计数器 |
|---|
| 预设点 | 1...9999 |
| 精度/偏差 |
|---|
| 精确度 [°] | 0.1 |
| 软件/编程 |
|---|
| 参数设定 | 编码器; 分辨率; 转向; HTL; TTL; 速度监控器; 分辨率 |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1 |
| SIO模式 | 有 |
| 处理周期最小值 [ms] | 2.3 |
| 工作条件 |
|---|
| 环境温度 [°C] | -40...85 |
| 存储温度 [°C] | -40...85 |
| 允许最大的相对空气湿度 [%] | 95; (不允许冷凝) |
| 外壳防护等级 | IP 65; (在外壳: IP 67; 在轴: IP 65) |
| 认证/测试 |
|---|
| 抗冲击 | 100 g |
| 抗震 | 20 g |
| MTTF [年] | 218 |
| 机械技术数据 |
|---|
| 重量 [g] | 478.5 |
| 尺寸 [mm] | Ø 58.5 / L = 69 |
| 原材料 | 法兰: 铝; 外壳: 不锈钢(1.4521/444); 显示窗口: PEI |
| 机械最大值 [U/min] | 12000 |
| 启动扭矩最大值 [Nm] | 2 |
| 温度扭矩参考 [°C] | 20 |
| 轴监控器 | 单面开通的空心轴 |
| 轴直径 [mm] | 12 |
| 轴材料 | 不锈钢 |
| 轴的安装深度 [mm] | 27 |
| 最大的轴向轴 [mm] | 0,5 |
| 显示器/操作件 |
|---|
| 显示 | 10段显示屏, 红色/绿色 4位数字 可设定参数2 x LED, 黄色5 x LED, 绿色 |
| 附件 |
|---|
| 供货范围 | 定子偶合器: 1 |
| 电气连接 |
|---|
| IO-Link | 接插件: 1 x M12, 径向的, 也可以使用轴向的; 译码: A; 成型体: 不锈钢(1.4401/316); 电缆长度最大值: 100 m; (IO-Link: max. 20 m) |
| 图表 |
|---|
| 脉冲图 |
顺时针旋转方向（看着轴） |
|---|
