| 产品特征 |
|---|
| 输入和输出总数 | 模拟输出数量: 1 |
| 测量范围 | -1...25 bar-14.6...362.6 psi-0.1...2.5 MPa |
| 系统接口 | Clamp DN25...DN40 (1...1,5") DIN 32676 (ISO 2852) |
| 应用 |
|---|
| 特殊的性能 | 镀金触点 |
| 测量元件 | 陶瓷电容式压力测量元件 |
| 温度监控 | 否 |
| 应用 | 可齐平安装，适用于食品饮料行业 |
| 介质 | 粘稠介质或者含有颗粒物的液体; 液体和气体介质 |
| 介质温度 [°C] | -25...150 |
| 爆破压力最小值 | 150 bar2175 psi15 MPa |
| 抗压强度 | 100 bar1450 psi10 Mpa |
| 注意抗压强度 | 考虑支架和卡箍连接密封件的耐压性 |
| 耐真空 [mbar] | -1000 |
| 压力 | 相对压力; 真空 |
| 齐平安装 | 有 |
| 允许工作压力的最大值（用于应用程序符合CRN标准） [bar] | 60 |
| 电气数据 |
|---|
| 工作电压 [V] | 18...30 DC |
| 绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
| 防护等级 | III |
| 反相保护 | 有 |
| Watchdog集成看门狗电路 | 有 |
| 2-线 |
|---|
| 电流损耗 [mA] | 3.5...21.5 |
| 开机延迟时间 [s] | 1 |
| 3-线 |
|---|
| 电流损耗 [mA] | < 45 |
| 开机延迟时间 [s] | 0.5 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 模拟输出数量: 1 |
| 输出 |
|---|
| 输出数量 | 2 |
| 输出信号 | 模拟信号; IO-Link; (可配置) |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20; (可调整量程) |
| 负载最大值 [Ω] | 700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA) |
| 短路保护 | 有 |
| 过载保护 | 有 |
| 测量/设定范围 |
|---|
| 测量范围 | -1...25 bar-14.6...362.6 psi-0.1...2.5 MPa |
| 测量值起点 | -1...20 bar-14.6...290 psi-0.1...2 MPa |
| 测量值终点 | 4...25 bar58...362.6 psi0.4...2.5 MPa |
| 设定步距 | 0.01 bar0.2 psi0.001 MPa |
| 出厂设定 | ASP = 0.0 barAEP = 25.0 bar |
| 精度/偏差 |
|---|
| 重复精度 [测量范围值的%] | < ± 0,1; (温度波动< 10 K; Turn down 1:1) |
| 特征曲线偏差 [测量范围值的%] | < ± 0,2; (线性度包括迟滞和重复精度，限值设置符合DIN EN IEC 62828-1) |
| 线性偏差 [测量范围值的%] | < ± 0,15; (Turn down 1:1) |
| 滞后偏差 [测量范围值的%] | < ± 0,15; (Turn down 1:1) |
| 长时间稳定性 [测量范围值的%] | < ± 0,1; (Turn down 1:1; 每年) |
| 温度范围内的总偏差 | 温度范围总偏差-25...15 °C特征曲线偏差 ± 0,05 % der Spanne / 10 K15...80 °C特征曲线偏差80...150 °C特征曲线偏差 ± 0,1 % der Spanne / 10 K |
| 注释 | 详情请参见“图示和图表”章节 |
| 反应时间 |
|---|
| 用于模拟量输出的阻尼 (dAA) [s] | 0...4 |
| 2-线 |
|---|
| 阶跃函数响应时间 模拟输出 [ms] | 30 |
| 3-线 |
|---|
| 阶跃函数响应时间 模拟输出 [ms] | 7 |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1 |
| 外形 | Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000) |
| SIO模式 | 否 |
| 必需的mater port type | A |
| 模拟过程数据 | 3 |
| 处理周期最小值 [ms] | 3.2 |
| 支持的DeviceID | 运行方式DeviceID默认660 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...80 |
| 存储温度 [°C] | -40...100 |
| 外壳防护等级 | IP 67; IP 68; IP 69K |
| 认证/测试 |
|---|
| EMC电磁兼容 | DIN EN 61000-6-2DIN EN 61000-6-3 |
| 抗冲击 | DIN EN 60068-2-2750 g (11 ms) |
| 抗震 | DIN EN 60068-2-620 g (10...2000 Hz) |
| MTTF [年] | 323 |
| 注意许可证 | 出厂证书可在www.factory-certificate.ifm下载 |
| 机械技术数据 |
|---|
| 重量 [g] | 369.57 |
| 原材料 | 不锈钢(1.4404 / 316L); PBT |
| 材料(接液部件) | 陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE |
| 开关动作寿命 | 1亿 |
| 系统接口 | Clamp DN25...DN40 (1...1,5") DIN 32676 (ISO 2852) |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
| 图表 |
|---|

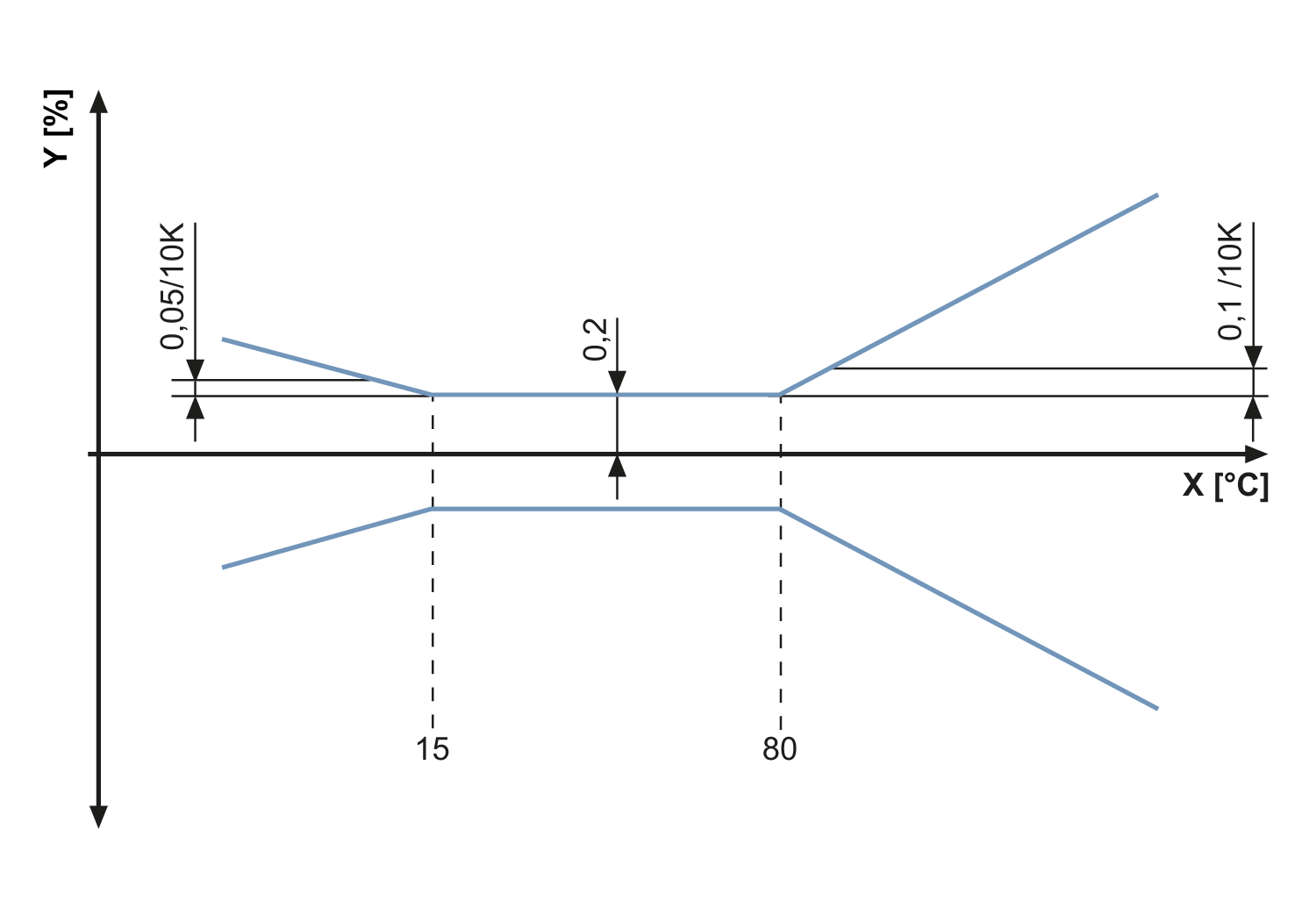

| 环境温度对精度的影响 |
X温度Y总偏差 |
|---|
