3RV19 馈入系统是一种方便的供能和配电装置，可用于一组数个电机启动保护器、带有螺钉的整套负载馈电线或者规格 S0 以下的弹簧型连接（例外：该系统不可用于 3RV11、3RV16 - 3RV18 电机起动保护器/断路器）。

这些带有弹簧式接头的装置可以从 SIRIUS 模块化系统（功率最大 5.5 kW，400 V AC）中获得。带有螺钉端子的电机启动保护器和负载馈电线（用于 S00 和 S0 规格）也可同时集成与系统中。

 系统基于一个基本模块，带有一整套横向输入设备（带馈电的三相母线）。带有弹簧型接线端子的馈电设备根据型号安装在左侧或右侧，并可以配有一根最大横截面为 25 mm2的导线（带终端套）。一个基本模块配有两个插座，其中每个插座上都卡装有一个电机启动保护器。 扩展模块可供用于对系统进行扩展（三相母线用于系统扩展）。

各个模块通过一个扩展插头连接。 三相母线和电机起动保护器之间的电气连接是通过插入式连接器实现的。整个系统可以安装到一个 TH 35 标准安装导轨（符合 EN 60715），并可以根据需要扩展至最大 63 A的载流能力。 由于简便的插装技术，系统的安装十分快捷方便。由于横向馈入，系统也节省了控制柜中的空间。馈入装置所需的附加总高度只有 30 mm。可在每侧进行替代式馈入为配置控制柜提供了很大的灵活性。

从左侧或右侧馈入，环形馈入或从一侧馈入而从另一侧馈出来提供更多负荷都是可能的。带有弹簧型接线的端子板和一个标准安装导轨组合使用不仅可以方便集成 SIRIUS 电机起动保护器，也可以集成单相、二相和三相组件，如 5SY 小型断路器或者 SIRIUS 继电器组件。

 (1) 带馈电的 3 相母线带馈电装置的三相母线可用来连接供电电源。此模块包括一个馈入模块和2个插座，其中每个插座接受一个电机启动保护器。可选择两种左侧或右侧馈电的型号。使用弹簧型接线端子来连接馈电。它们可采用导体截面积高达 25 mm2的带端套馈线。每个模块都配有一个端盖。

(2) 用于系统扩展的三相母线 用于系统扩展的三相母线支持系统扩展。可以选择带有 2 个或 3 个插座的模块。系统可根据需要扩展至 63 A的最大载流能力，每个模块都配备了一个扩展插头。

（3a） 扩展插头 扩展插头用于电气连接相邻的三相母线。该插头的载流能力为 63 A。每个三相母线都配有一个用于扩展系统的扩展插头。因而多余的扩展插头只能作为备件使用。 （3b）超宽扩展插头 宽型扩展插头用于两个三相母线的电气连接，因此执行的功能和 3RV19 17-5BA00 扩展插头相同；它们的电气特性（63 A 的载流能力）完全相同。 3RV19 17-5E 扩展插头比 3RV19 17-5BA00 扩展插头宽 10 mm ，因而在插入的状态下，相连接的三相母线之间的距离为 10 mm。这段距离可用来敷设辅助电流和控制电流接线（“接线管道”）电机起动保护器和接触器可从下部接线，这意味着可以省去系统上方的完整电缆管道。

（4）端盖 端盖用于覆盖系统开口端的三相母线。因此，这个盖子只需要在每个系统上用一次。每个带有馈电的三相母线均配置有端盖。多余的扩展插头只能作为备件使用。

（5）插入式连接器 插入式连接器用于电气连接三相母线和电机起动保护器。这些插入式连接器可用于带螺钉型接线端子的规格 S00、S0 或带弹簧型接线端子的规格 S00。

（6）接触器座 负载馈电线可以借助接触器座在系统中装配。接触器座适用于带有弹簧型接线端子的 S00 接触器，并简便地卡装在三相汇流条上。可使用直接联机起动器和可逆起动器。直接联机起动器需要一个接触器座，而可逆起动器则需要两个。为了装配可逆起动器的负载馈电线，接触器座可以一上一下（总宽 45 mm）安装也可并排安装（总宽 90 mm）。需要注意的是，只有竖直安装时，接触器的机械联锁才可能实现。 馈入系统设计用于安装在一根 35 mm 标准安装导轨（总宽 7.5 mm）。这根标准安装导轨给接触器提供了一个稳定的安装面，供其放置。如果使用宽度为 15 mm的安装导轨，连接在接触器座底部的垫片应该敲出并插装在同在下侧的配合件中。这样接触器座也可以有一个稳定的安装面。当使用宽 7.5 mm的标准安装导轨时，垫片不起任何作用并可以卸下。 作为接触器的替代产品，用于直接启动 S00 负载馈电线，也可以使用 3RA19 11-2E 电气连接模块。然后电机起动保护器和接触器组件就可以直接卡装在三相母线的插座中。对于 S00 和 S0 规格的馈电，一般应使用相应的 3RA19 11-1...或 3RA19 21-1....链路模块。对于规格 S0，只可能集成直接起动负载馈电线并且必须将其作为整套组件集成到系统中。

 （7）端子板 3RV19 17-5D 端子板不仅可以集成 SIRIUS 电机起动保护器，还可以集成单相、双相以及三相组件。借助端子板，三个相位都可以从系统中馈出；这意味着单相负载也可以集成到系统中。端子板插入到扩展插头的插槽中，因此可以从馈电系统的中部或端部馈出。端子板可以旋转 180度，并锁定到馈电系统的支持模块上。另外，用于螺接在支撑板上的 3RV19 17-7B 45 mm 标准安装导轨可供使用，以便能够将单相、双相和三相组件插装在馈电系统上。

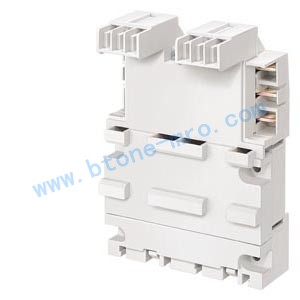

 规格型号： 3RV1917-4A
