| 产品特征 |
|---|
| 光线种类 | 红光 |
| 激光防护等级 | 1 |
| 外壳 | 矩形的 |
| 应用 |
|---|
| 特殊的性能 | 偏振滤光镜 |
| 功能原理 | 镜面反射光电开关 |
| 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC |
| 电流损耗 [mA] | < 15 |
| 防护等级 | III |
| 反相保护 | 有 |
| 光线种类 | 红光 |
| 波长 [nm] | 650 |
| 使用寿命 [h] | 50000 |
| 输出 |
|---|
| 电气设计 | PNP |
| 输出功能 | 亮通和暗通模式; (可选) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 200 |
| 开关频率DC [Hz] | 2000 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 监控范围 |
|---|
| 棱镜反射镜的检测距离 [m] | 8; (棱镜反射镜 50 x 50 mm E20722) |
| 检测距离可设 | 有 |
| 最小的可识别物体直径 [mm] | 2.5; (0,1 m; 2,5 m: 4; 5 m: 8) |
| 光斑直径最大值 [mm] | 12 |
| 光点尺寸参考 | 在最大的检测距离 |
| 偏振滤光镜 | 有 |
| 工作条件 |
|---|
| 环境温度 [°C] | -10...60 |
| 外壳防护等级 | IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 60947-5-2 |
| 激光防护等级 | 1 |
| 激光保护注意事项 | 注意:激光激光等级:1EN / IEC60825-1:2007EN / IEC60825-1:2014符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月. |
| MTTF [年] | 697 |
| 机械技术数据 |
|---|
| 重量 [g] | 44 |
| 外壳 | 矩形的 |
| 尺寸 [mm] | 35 x 11 x 24 |
| 原材料 | 外壳: ABS; LED窗口: SEPS; 按钮: SEPS |
| 透镜材料 | 玻璃 |
| 透镜校准 | 侧面的镜组 |
| 显示器/操作件 |
|---|
| 显示 | 开关状态1 x LED, 黄色操作1 x LED, 绿色功能1 x LED, 红色 |
| 电子锁 | 有 |
| 附件 |
|---|
| 供货范围 | 螺丝钉: 2弹簧垫圈: 2螺母: 2 |
| 注释 |
|---|
| 注释 | 按照cULus工作电压"电源级2" |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M8; 译码: A |
| 图表 |
|---|

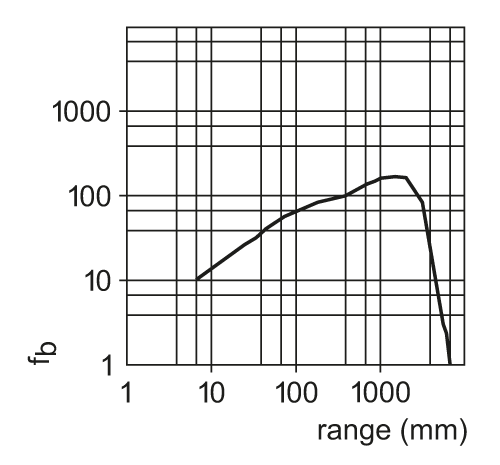

| 过量增益图 |  |
|---|
