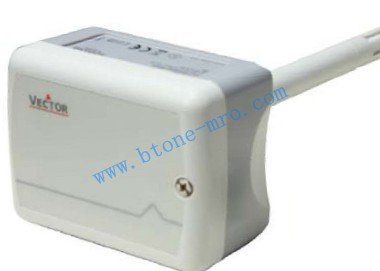

特点 • 风道温度测量 • 温度最值记忆功能 • 0…10V, 0…20mA or 2…10V, 4…20mA 通过跳线改变 • 输出信号范围可以通过软件修改 • 平均信号输出可以选择 • 可选择外壳LCD显示 (OPC-S) 或外接显示 (OPA-S) 应用 • 空调冷热系统风道的送回风温度测量,通风系统的温度测量. • 可记录测量温度的最高和最低值. • 可选择配置显示 概述此系列温度变送器采用NTC感温敏感元件. 变送器电路的微处理器每秒对温度采样一次.他采集出数秒的信号后去除最高和最低的值平均输出信号来保证外部干扰对变送器最小的影响.标准的温度范围 -40…60°C (-40…140°F)和10 秒滤波参数.信号范围和滤波参数的时间可以通过软件调整.标准的信号范围和类型可以通过跳线来进行选择,如非标准的信号范围和输出值必须通过软件参数和设定(OPA-S or OPC-S). 标准信号范围 0-10VDC, 2-10VDC, 4-20mA 和 0-20mA. 型号分类型号名称 型号代码 描述/选项 SDC-T1-08 40-30 0056 探针长度77 mm (3”) SDC-T1-16 40-30 0057 探针长度157 mm (6.2”) SDC-T1-24 40-30 00xx 探针长度237 mm (9.3”) SDC-T1-x-W0 40-30 00xx-0 0 温度范围: -40…60°C (-40…140°F) (默认) SDC-T1-x-W1 40-30 00xx-1 1 温度范围: -35...35°C (-31…95°F) SDC-T1-x-W2 40-30 00xx-2 2 温度范围: 0…50°C (32…122°F) SDC-T1-x-W3 40-30 00xx-3 3 温度范围: 特别调整 安装 1. 风道开孔直径 16mm (5/8”). 需要用2个自攻螺丝将外壳牢固的固定在风道上,对角距离为92mm (3.6”). 2. 打开上壳的面罩. 3. 根据电气连接图用电缆正确的连接信号. 4. 插入探针; 用2个自攻螺丝将外壳牢固的固定在风道上. 5. 安装上壳面罩. 6. 拧紧螺丝. 7. 螺丝刀规格#2, 电气连接部分建议使用AMC-2保护电缆
参数配置此是一款智能变送器，根据所定义的参数操作，可极好的适应您的系统。参数通过操作终端OPC-S或OPA-S设定. 操作终端可以作为温度的显示器。 用户可事先调整参数配置。关于在操作终端的用户菜单下面是更详尽的说明。输入温度配置参数 描述 范围 标准 IP 00 TI1: 摄式或华式, C = 关, F =开 开，关 关 IP 01 TI1: 滤波取样次数 1…255 10 IP 02 TI1: 校准 -10…10 0 IP 03 TI1: 最小温度值 -40…215 °C/F 0 °C IP 04 TI1: 最大温度值 -40…215 °C/F 50 °C 输出温度配置参数 描述 范围 标准 OP 00 输出配置AO1 0 = 实际温度反馈 1 =温度最小值反馈 2 =温度最大值反馈 0 – 2 0 OP 01 输出信号最小限定值AO 1 0 – Max % 20% OP 02 输出信号最大限定值AO 1 Min – 100% 100% 输出信号配置信号类型 JP1 0 – 10 V (1-2) 0 – 20 mA (2-3) 输出可以利用跳线设置为0…10V, 0…20mA 或2…10V, 4…20mA的模拟输出信号。跳线位于模拟输出各自接线端子的后面。下面图示标示出每种信号跳线的位置。出厂设置 0-10 V输出信号范围 JP3 0 – 10 V, 0 – 20 mA (1-2) 2 – 10 V, 4 – 20 mA (2-3) 技术规范电源 工作电压 24 V AC 50/60 Hz ± 10%, 24VDC ± 10% 功耗 Max 2 VA 连接 接线端子 0.34…2.5 mm2 (AWG 24…12) 敏感元件 精度: -40…0°C (-40…32°F): 0…50°C (32…122°F): 50…70°C (122…158°F): 0.5 K 0.2 K 0.5 K 信号输出 输出信号分辨率最大负载 DC 0-10V 或 0…20mA 10 Bit, 9.7 mV, 0.019.5 mA 20 mA, 500环境 运行环境温度湿度 To IEC 721-3-3 0…70°C (32…158°F) <95% R.H. 不结露 运输 & 储藏温度湿度 To IEC 721-3-2 and IEC 721-3-1 -40…80°C (-40…176°F) <95% R.H. 不结露标准 EMC Standard 89/336/EEC EMEI Standard 73/23/EEC EN 61 000-6-1/ EN 61 000-6-3 产品规格家用电气自动控制和类似用途电气温度相关控制的特殊要求 EN 60 730 –1 EN 60 730 – 2 - 9 防护等级 IP52 to EN 60 529 安全等级 III (IEC 60536) 材料 外壳, 零件滤网 PC+ABS (UL94 class V-0) PTFE coated 1μm pores 其他 尺寸 (H x W x D): 上壳: 探针: 68 x 91 x 47mm (2.7” x 3.7” x 1.9”) 12 x 77/157/237 mm ( 0.5 x 3/6.2/9.3”) 重量 (含包装) 220g (7.8 oz)
-
-
-
