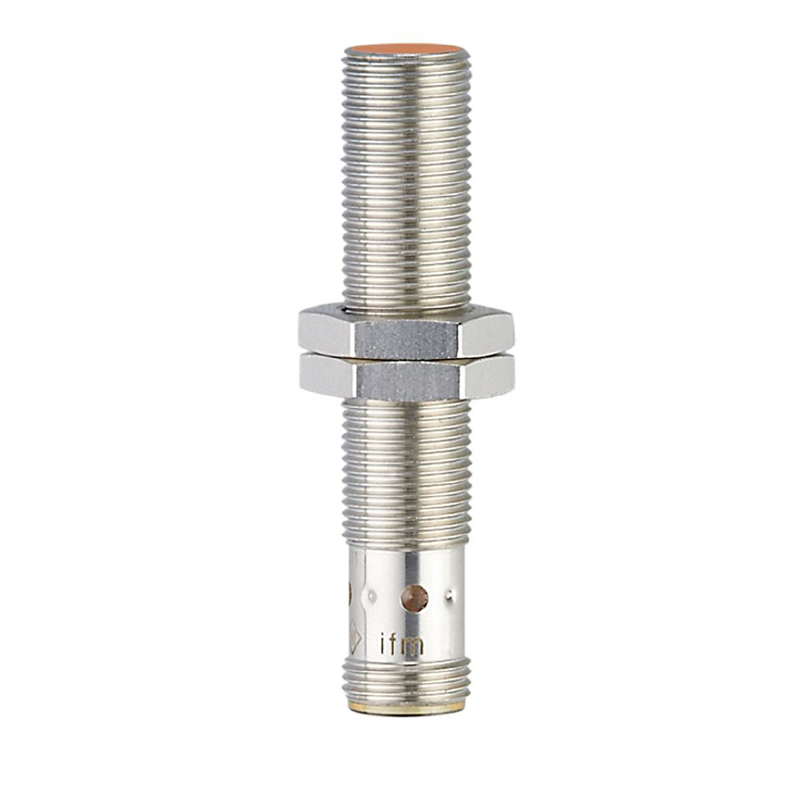

| 产品特征 |
|---|
| 电气设计 | NPN |
| 输出功能 | 常开 |
| 感应距离 [mm] | 2 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M12 x 1 / L = 60 |
| 应用 |
|---|
| 特殊的性能 | 镀金触点 |
| 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC |
| 电流损耗 [mA] | < 10 |
| 防护等级 | III |
| 反相保护 | 否 |
| 输出 |
|---|
| 电气设计 | NPN |
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 1 |
| 开关量输出DC的持续电流负载 [mA] | 200 |
| 开关频率DC [Hz] | 700 |
| 短路保护 | 有 |
| 过载保护 | 有 |
| 监控范围 |
|---|
| 感应距离 [mm] | 2 |
| 实际感应距离 Sr [mm] | 2 ± 10 % |
| 工作距离 [mm] | 0...1.62 |
| 精度/偏差 |
|---|
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 |
| 迟滞 [Sr的百分比] | 3...15 |
| 开关点偏移 [Sr的百分比] | -10...10 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...80 |
| 外壳防护等级 | IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 60947-5-2EN 55011等级B |
| MTTF [年] | 1646 |
| 包括嵌入式软件 | 有 |
| 机械技术数据 |
|---|
| 重量 [g] | 27.9 |
| 外壳 | 螺纹结构 |
| 安装 | 齐平安装 |
| 尺寸 [mm] | M12 x 1 / L = 60 |
| 螺纹代号 | M12 x 1 |
| 原材料 | 黄铜 白青铜-镀层; 感应面: PBT 桔黄色; 固定螺母: 黄铜 白青铜-镀层 |
| 附件 |
|---|
| 供货范围 | 固定螺母: 2 |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 - 插头 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
